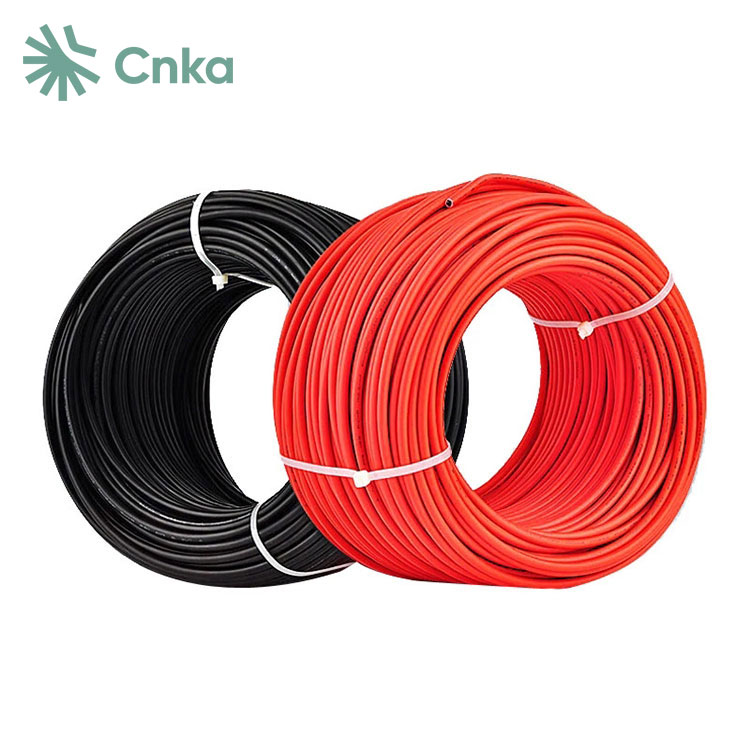

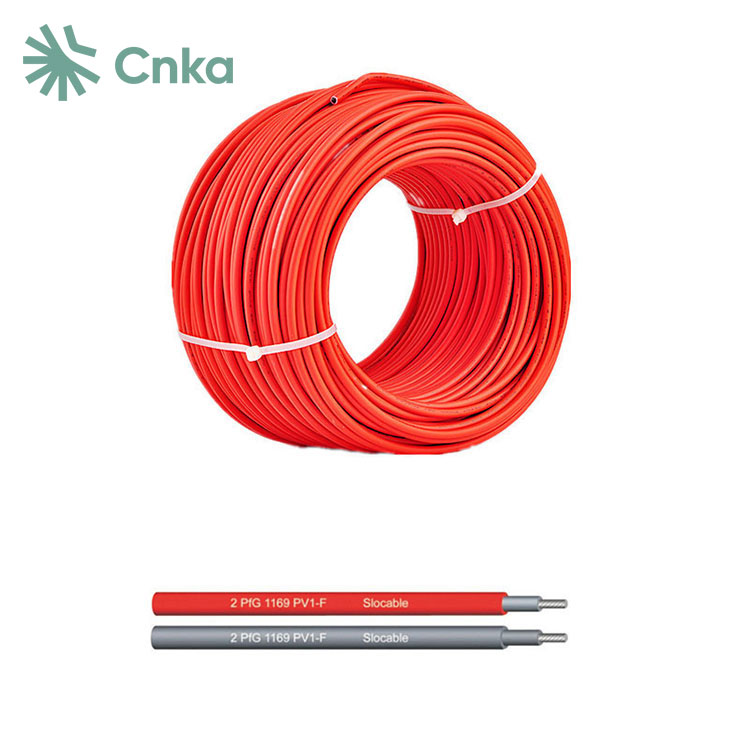

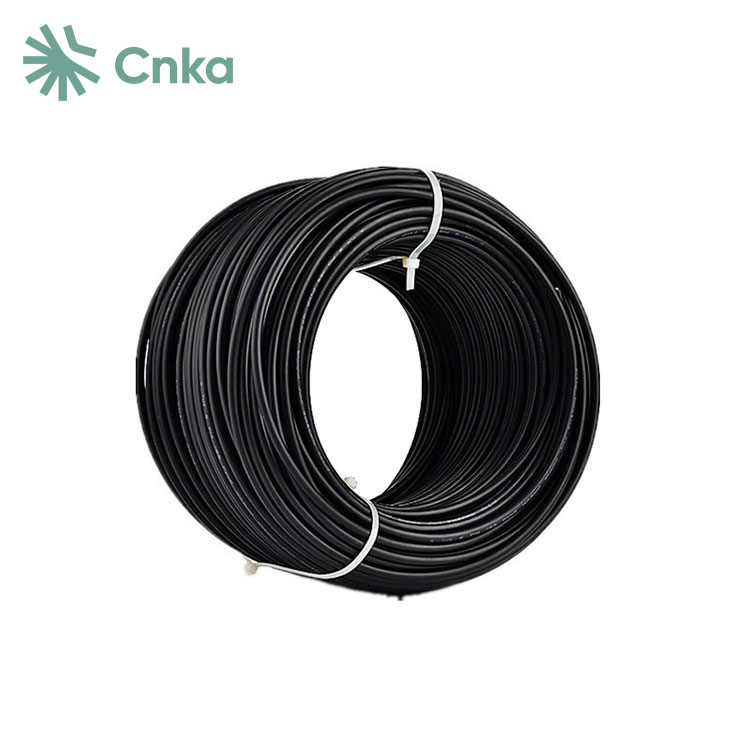

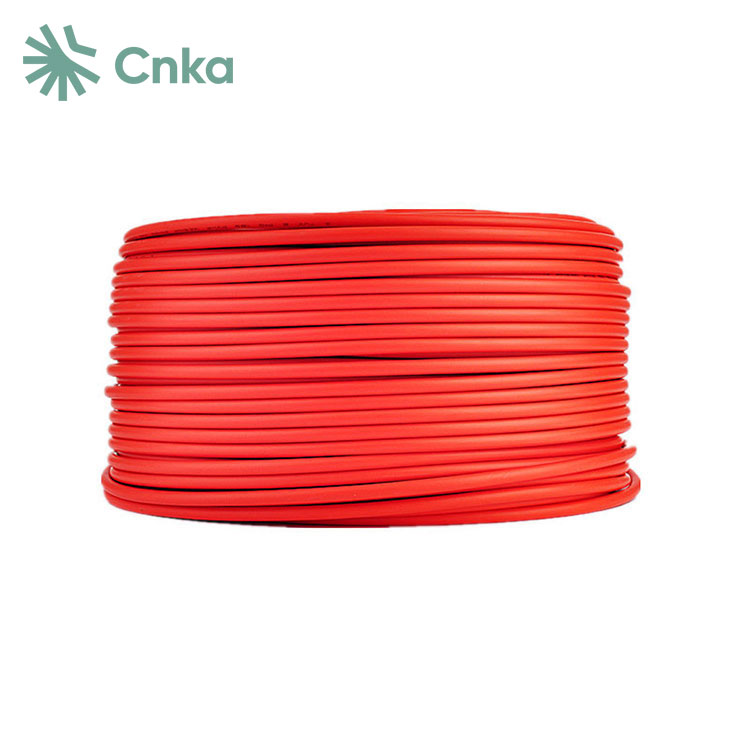

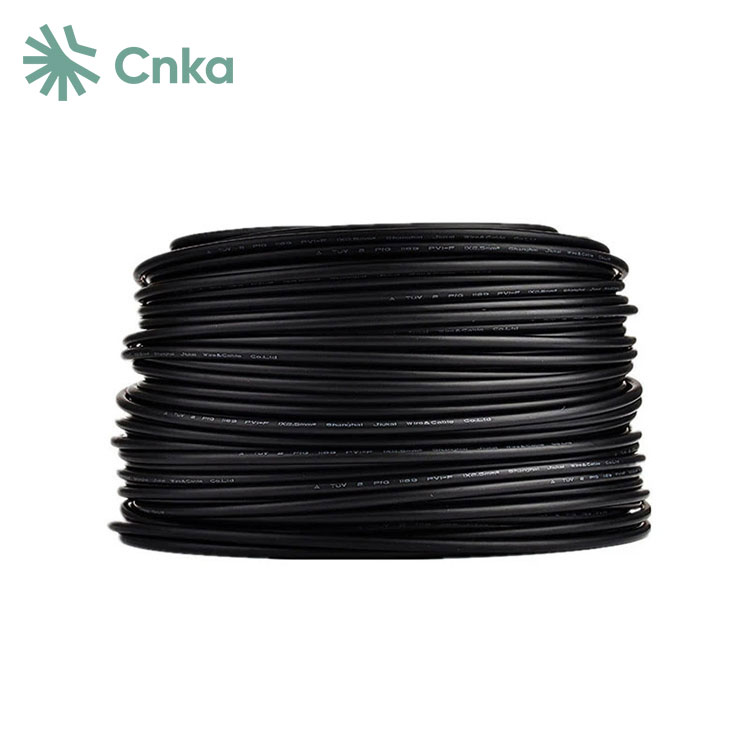

Cáp năng lượng mặt trời DC 6 mm do nhà máy của CNKA sản xuất, được sản xuất tự hào tại Trung Quốc, được thiết kế cho cả hệ thống AC và DC. Nó có điện áp định mức 600/1000/2000 volt và phù hợp với nhiệt độ từ 90°C đến 150°C ở nơi khô ráo và 90°C trong môi trường ẩm ướt.
Cáp năng lượng mặt trời DC 6 mm rất linh hoạt và được chế tạo từ các vật liệu như dây bện nhôm 12AWG-2000kcmil, dây bện nhôm mạ đồng hoặc dây bện đồng 18AWG-2000kcmil với dây dẫn bằng đồng đóng hộp. Nó đáp ứng các yêu cầu khác nhau trong ngành năng lượng mặt trời, bao gồm kết nối với hộp nối mô-đun và định tuyến cáp cần thiết để tích hợp Cân bằng hệ thống (BOS) cân bằng.
|
Kiểu |
Mặt cắt ngang |
Thiết kế sợi |
Đường kính dây dẫn |
Điện trở dẫn |
Đường kính ngoài Ax B |
Điện áp định mức |
Đánh giá hiện tại |
|
mm² |
Số xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2,5mm2 |
2,5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Dây điện |
Lớp 5, đóng hộp |
|
Vật liệu cách nhiệt |
XLPE |
|
cách điện đôi |
|
|
Không chứa halogen |
|
|
Sức đề kháng cao chống lại dầu, mỡ, oxy |
|
|
và ôzôn |
|
|
Kháng vi khuẩn |
|
|
Chống tia cực tím |
|
|
Khả năng chống mài mòn và mài mòn cao |
|
|
Kiểm tra ngọn lửa theo |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Bán kính uốn nhỏ nhất cho phép |
5XD |
|
Phạm vi nhiệt độ |
-40oC~+90oC |
|
Màu sắc |
Đen đỏ |
1. Định mức cho điện áp làm việc tối đa là 600V (UL PV).
2. Hoạt động trong phạm vi nhiệt độ định mức từ -40°C đến 90°C.
3. Tuân thủ các yêu cầu RoHS về an toàn môi trường.
4. Hiệu suất chống cháy đáp ứng tiêu chuẩn VW-1.
5. Tương thích với các kích cỡ dây từ 12AWG đến 2000AWG.
Hỏi: Sự khác biệt giữa cáp PV và cáp thông thường là gì?
Trả lời: Không giống như cáp DC tiêu chuẩn thường sử dụng vật liệu cách điện PVC, cáp PV được cách điện bằng XLPE (polyethylene liên kết ngang), mang lại khả năng chống chịu ánh sáng mặt trời, điều kiện thời tiết và nhiệt độ khắc nghiệt vượt trội. Ngoài ra, cáp PV được biết đến với tuổi thọ kéo dài so với cáp DC thông thường, thường kéo dài từ 5 đến 8 năm nếu được bảo trì thích hợp.
Hỏi: Dây PV có thể chôn được không?
Trả lời: Cáp PV phù hợp cho các ứng dụng chôn trực tiếp và có thể chịu được nhiệt độ vận hành của dây dẫn lên tới 90°C trong cả môi trường ẩm ướt và khô.
Hỏi: Làm cách nào để chọn bộ ngắt mạch DC?
Trả lời: Khi chọn bộ ngắt mạch DC (MCB), điều cần thiết là phải kết hợp định mức dòng điện của bộ ngắt với tổng công suất hiện tại của mạch. Đảm bảo rằng định mức của MCB không vượt quá khả năng mang dòng điện của cáp mà nó đang bảo vệ để duy trì sự an toàn và hiệu quả.
