2 cực 63a Ac Mcb

CNKA 2 cực 63a ac mcb Giới thiệu

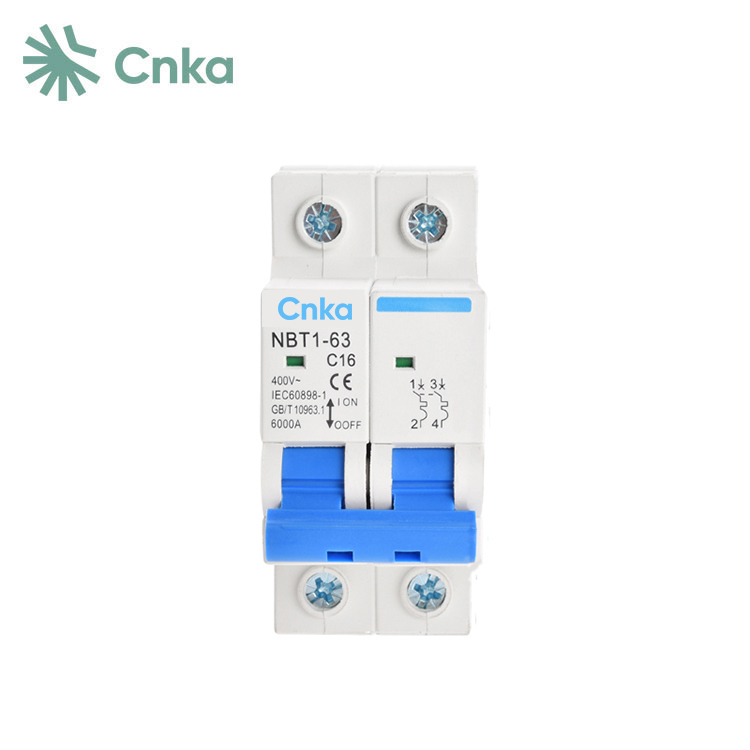

Các nhà cung cấp Trung Quốc CNKA (thương hiệu công ty) cung cấp MCB AC 63A 2 cực giá cả phải chăng được sản xuất tại Trung Quốc. MCB hay còn gọi là Bộ ngắt mạch thu nhỏ, là thiết bị bảo vệ đầu cuối được sử dụng rộng rãi trong các hệ thống phân phối điện. MCB AC 63A 2 cực được thiết kế cho mạch một pha và ba pha lên đến 63A, cung cấp khả năng bảo vệ chống đoản mạch, quá tải và quá điện áp. Nó có nhiều cấu hình khác nhau, bao gồm một cực (1P), hai cực (2P), ba cực (3P) và bốn cực (4P).

Thông số CNKA 2 cực 63a ac mcb (Thông số kỹ thuật)

CNKA 2 cực 63a ac mcb Nguyên lý làm việc

MCB (Bộ ngắt mạch thu nhỏ) là một thiết bị bảo vệ thiết bị đầu cuối điện của tòa nhà, bao gồm một số thành phần chính: cơ chế vận hành, tiếp điểm, thiết bị bảo vệ (như bộ nhả quá dòng, bộ nhả nhiệt và bộ nhả điện áp thấp) và hệ thống dập tắt hồ quang.

Cơ chế vận hành có thể được kích hoạt bằng tay hoặc bằng điện. Sau khi được kích hoạt, cơ chế nhả tự do sẽ khóa tiếp điểm chính tại chỗ. Bộ nhả quá dòng và nhiệt được nối nối tiếp với mạch chính, trong khi bộ nhả thấp áp được nối song song với nguồn điện.

Trong trường hợp xảy ra đoản mạch hoặc quá tải nghiêm trọng, cuộn dây giải phóng quá dòng sẽ tạo ra một từ trường, làm di chuyển phần ứng và kích hoạt cơ chế nhả tự do, khiến tiếp điểm chính mở ra. Trong điều kiện quá tải, dải lưỡng kim của bộ nhả nhiệt nóng lên, uốn cong và kích hoạt cơ chế nhả tự do. Nếu xảy ra tình trạng điện áp thấp, phần ứng của bộ nhả điện áp thấp sẽ ngắt ra, điều này cũng kích hoạt cơ chế nhả tự do.

CNKA 2 cực 63a ac mcb Chi tiết

CNKA 2 cực 63a ac mcb Kích thước và dây dẫn
