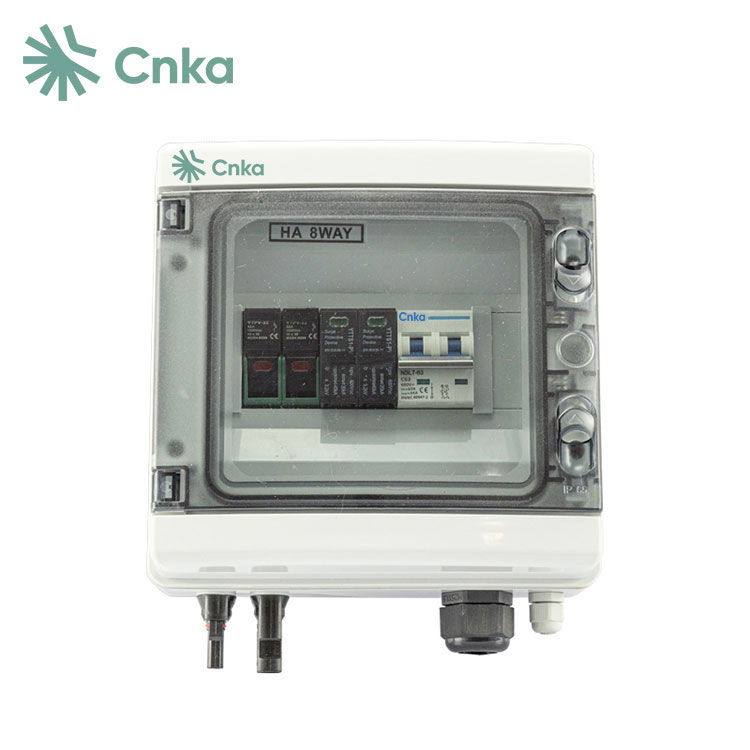

A Hộp kết hợp PVlà thành phần then chốt trong hệ thống quang điện mặt trời, tập trung nhiều chuỗi tấm pin mặt trời vào một đầu ra duy nhất để đơn giản hóa việc quản lý hệ thống và tăng cường an toàn vận hành. Bài viết này đi sâu vào cấu trúc kỹ thuật, các thông số chính, hướng dẫn lắp đặt và ứng dụng thực tế của PV Combiner Box. Nó nhằm mục đích cung cấp sự hiểu biết rõ ràng cho các kỹ sư, nhà thiết kế hệ thống và quản lý dự án để tối ưu hóa hệ thống năng lượng mặt trời một cách hiệu quả đồng thời giảm thiểu rủi ro và nỗ lực bảo trì.
Hộp kết hợp PV hoạt động như một trung tâm tập trung trong các hệ thống quang điện, kết hợp nhiều chuỗi bảng năng lượng mặt trời thành một đầu ra để kết nối với biến tần. Bằng cách tích hợp cầu chì, thiết bị bảo vệ đột biến và khả năng giám sát, nó đảm bảo an toàn vận hành, giảm độ phức tạp của hệ thống dây điện và cho phép khắc phục sự cố hiệu quả. Nó đóng một vai trò quan trọng trong cả các dự án năng lượng mặt trời quy mô thương mại và quy mô tiện ích, cân bằng hiệu suất hệ thống và bảo vệ khỏi các sự cố về điện.
Hộp kết hợp PV hiện đại được thiết kế để đảm bảo độ bền, với vỏ được xếp hạng IP bảo vệ các bộ phận bên trong khỏi các mối nguy hiểm từ môi trường như bụi, hơi ẩm và tiếp xúc với tia cực tím. Chúng tương thích với các cấu hình chuỗi đa dạng và hỗ trợ lắp đặt năng lượng mặt trời có thể mở rộng.
Hộp kết hợp PV điển hình bao gồm các thành phần chính sau, mỗi thành phần phục vụ một chức năng cụ thể để duy trì tính toàn vẹn về điện và độ tin cậy của hệ thống:
Bố cục cấu trúc được thiết kế để tạo điều kiện tản nhiệt, giảm thiểu tổn thất điện và đảm bảo dễ bảo trì. Khoảng cách thích hợp giữa các bộ phận sẽ ngăn ngừa hiện tượng quá nhiệt và cho phép thay thế cầu chì hoặc thiết bị đột biến điện một cách an toàn mà không làm gián đoạn hoạt động của hệ thống.
Hiểu các thông số kỹ thuật của Hộp kết hợp PV là điều cần thiết để thiết kế hệ thống và tuân thủ an toàn. Bảng sau đây tóm tắt các thông số kỹ thuật điển hình:
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Số lượng chuỗi | 4–24 |
| Điện áp đầu vào tối đa | 1000V–1500V DC |
| Xếp hạng hiện tại | 10A–63A mỗi chuỗi |
| Chống sét lan truyền | 20kA–40kA |
| Đánh giá bao vây | IP65–IP66 |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Vật liệu | Nhôm sơn tĩnh điện / Thép không gỉ |
Các thông số này đảm bảo hoạt động đáng tin cậy ở các vùng khí hậu đa dạng và cho phép tích hợp an toàn vào các hệ thống năng lượng mặt trời quy mô thương mại và quy mô tiện ích.
Hộp kết hợp PV được sử dụng rộng rãi trong các hệ thống lắp đặt năng lượng mặt trời khác nhau, mỗi hộp đều có những cân nhắc tích hợp cụ thể:
Thiết kế mô-đun và cấu hình đầu vào linh hoạt giúp chúng có khả năng thích ứng với các cấu trúc liên kết hệ thống khác nhau, giảm thiểu việc đi dây tổng thể và đơn giản hóa việc giám sát cũng như phát hiện lỗi.
Việc lắp đặt Hộp kết hợp PV đúng cách là rất quan trọng đối với hiệu suất và an toàn của hệ thống. Những cân nhắc chính bao gồm:
Việc tuân theo các biện pháp thực hành tốt nhất này sẽ đảm bảo độ tin cậy lâu dài, giảm thời gian ngừng hoạt động và tăng cường độ an toàn trong các hệ thống năng lượng mặt trời công suất cao.
Câu hỏi: Hộp PV Combiner thường hỗ trợ bao nhiêu chuỗi?
Trả lời: Hộp kết hợp PV tiêu chuẩn hỗ trợ từ 4 đến 24 chuỗi, tùy thuộc vào thông số kỹ thuật của mẫu. Số chuỗi cao hơn có sẵn cho các dự án quy mô tiện ích với mảng lớn hơn.
Câu hỏi: Những biện pháp bảo vệ nào được tích hợp vào Hộp kết hợp PV?
Trả lời: Hộp kết hợp PV kết hợp cầu chì hoặc cầu dao cấp dây, thiết bị bảo vệ đột biến và giao diện nối đất để bảo vệ khỏi quá dòng, tăng điện áp và các sự cố điện tiềm ẩn.
Hỏi: Hộp PV Combiner có thể được lắp đặt ngoài trời không?
Đ: Vâng. Hầu hết các mẫu máy đều có vỏ bọc được xếp hạng IP65–IP66, cung cấp khả năng chống bụi và nước phù hợp với môi trường ngoài trời và điều kiện thời tiết khắc nghiệt.
Hộp kết hợp PV rất cần thiết để vận hành hệ thống năng lượng mặt trời hiệu quả và an toàn, tập trung nhiều chuỗi và cung cấp khả năng giám sát và bảo vệ quan trọng. Thiết kế, lắp đặt và lựa chọn thông số phù hợp đảm bảo độ tin cậy lâu dài và năng lượng đầu ra được tối ưu hóa.
CNKAcung cấp nhiều loại Hộp kết hợp PV được thiết kế cho các dự án năng lượng mặt trời quy mô thương mại và tiện ích, kết hợp các vật liệu bền, cấu hình linh hoạt và các tính năng an toàn tích hợp. Để biết thêm thông tin hoặc thảo luận về các yêu cầu hệ thống,liên hệ với chúng tôiđể nhận được hướng dẫn và hỗ trợ dành riêng cho việc lắp đặt năng lượng mặt trời của bạn.
