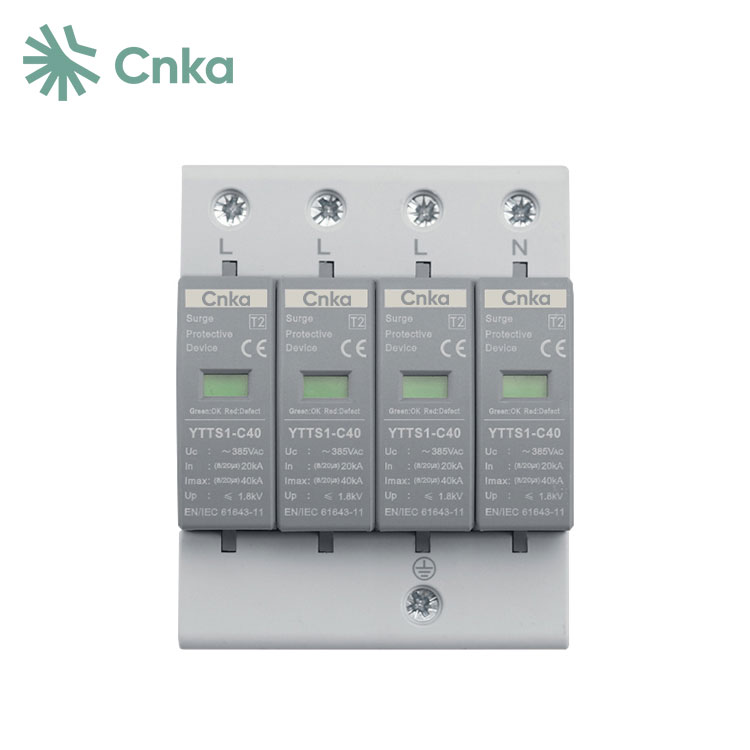

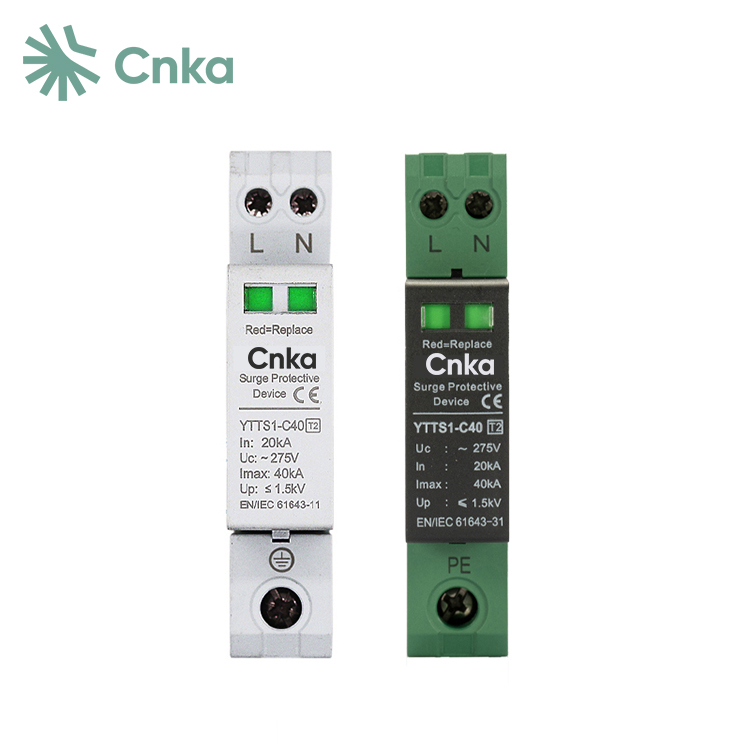

Các nhà sản xuất Trung Quốc CNKA cung cấp các thiết bị chống sét lan truyền AC 3 pha bán chạy nhất phù hợp để lắp đặt trong hệ thống AC 50/60Hz có điện áp 380V, bao gồm TN-STN-C-STATIT và các hệ thống điện khác. Các thiết bị này được thiết kế để sử dụng tại các điểm kết nối giữa LPZ1 hoặc LPZ2 và LPZ3. Chúng tuân thủ các tiêu chuẩn IEC61643-1 và GB188021, sử dụng mô-đun thiết bị bảo vệ chống đột biến đường ray tiêu chuẩn 35mm và được trang bị cơ chế giải quyết lỗi để nâng cao độ an toàn và độ tin cậy.
|
Mẫu sản phẩm |
YTTS1-C40 |
||
|
Cực |
1P+N |
2P |
4P |
|
Tần số định mức |
Một cổng |
||
|
Danh mục SPD |
Loại kết hợp |
||
|
Danh mục thử nghiệm |
Kiểm tra lớp Ⅱ |
||
|
Điện áp hoạt động liên tục tối đa Uc |
275VAC |
275VAC |
385VAC |
|
Tăng mức bảo vệ điện áp (8/20μs) |
1,5kV |
1,5kV |
1,8kV |
|
Dòng xả danh nghĩa In(8/20μs) |
20 kA |
||
|
Dòng xả tối đa Imax(8/20μs) |
40 kA |
||
|
Thời gian đáp ứngA |
25ns |
||
|
Kích cỡ |
18x90x72 |
36x90x72 |
72x90x72 |
|
Chỉ báo lỗi |
Màu xanh lá cây: Bình thường Màu đỏ: Thất bại |
||
|
Diện tích mặt cắt của dây |
6~25mm2 |
||
|

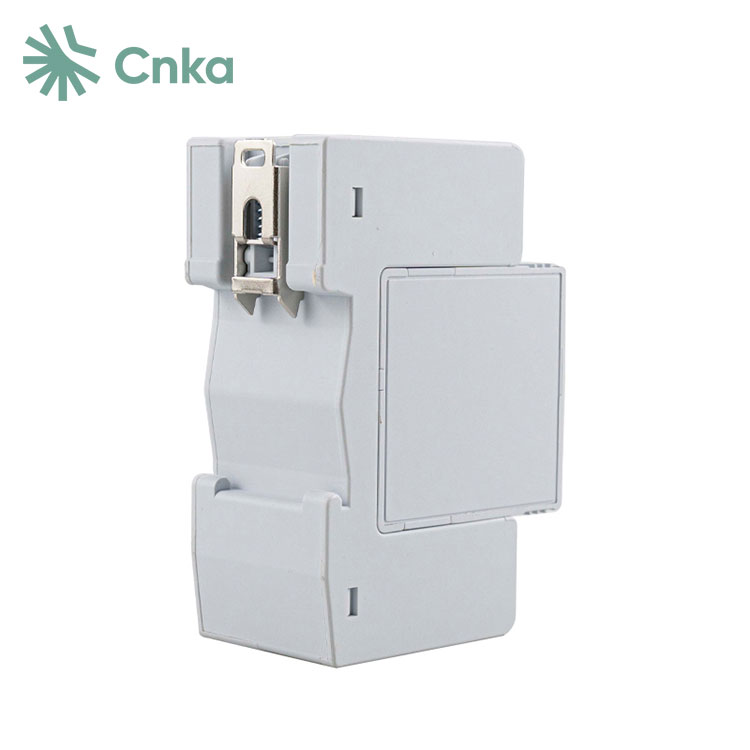

Phương pháp cài đặt |
Đường ray tiêu chuẩn 35mm |
||
|
Nhiệt độ môi trường làm việc |
-40oC~+85oC |
||
|
Vật liệu vỏ bọc |
Nhựa |
||
|
Cấp độ bảo vệ |
IP20 |
||
|
Tiêu chuẩn điều hành |
IEC61643-11 |
||
Hệ thống TN-S hoặc TN-C-S là một cấu hình điện trong đó dây trung tính và dây nối đất được tách riêng tại nguồn để đảm bảo kết nối nối đất đáng tin cậy. Thiết lập này thường được liên kết với nối đất máy biến áp, giúp giảm thiểu tình trạng đứt cáp và lỗi L-PE. Tuy nhiên, hệ thống này có thể tương đối đắt tiền do chi phí cao hơn liên quan đến cáp, lắp đặt và bảo trì liên tục.
1 Khe hở phóng điện, thường được gọi là khe hở bảo vệ, thường bao gồm hai thanh kim loại đặt cách nhau một khoảng nhất định và tiếp xúc với không khí.
2 Ống xả khí bao gồm một cặp tấm cực âm lạnh riêng biệt, được bịt kín trong một ống thủy tinh hoặc gốm chứa đầy khí trơ, chẳng hạn như argon.
3 Điện trở là một điện trở phi tuyến được làm bằng chất bán dẫn oxit kim loại, chủ yếu bao gồm ZnO và điện trở của nó rất nhạy cảm với sự thay đổi điện áp.
4 Điốt triệt tiêu đóng vai trò là thành phần bảo vệ cuối cùng trong mạch bảo vệ nhiều cấp, cung cấp chức năng kẹp và giới hạn điện áp, cùng với các ưu điểm như điện áp kẹp thấp và thời gian đáp ứng nhanh.
5 Cuộn dây cảm kháng là một thiết bị triệt tiêu nhiễu chế độ chung sử dụng ferit làm lõi từ tính.
6 Cầu dao ngắn mạch 14 bước sóng là thiết bị bảo vệ chống đột biến tín hiệu vi sóng được phát triển dựa trên phân tích phổ sóng sét và lý thuyết sóng đứng của ăng-ten và đường dây tiếp sóng.
