Các nhà cung cấp Trung Quốc CNKA cung cấp các thiết bị chống sét lan truyền AC SPD số lượng lớn với các mẫu miễn phí, được thiết kế theo tiêu chuẩn IEC61643. Các thiết bị chống sét lan truyền này tuân thủ "Thiết bị chống sét lan truyền điện áp thấp - Phần 1: Yêu cầu về hiệu suất và phương pháp thử nghiệm dành cho thiết bị chống sét lan truyền trong hệ thống phân phối điện áp thấp".

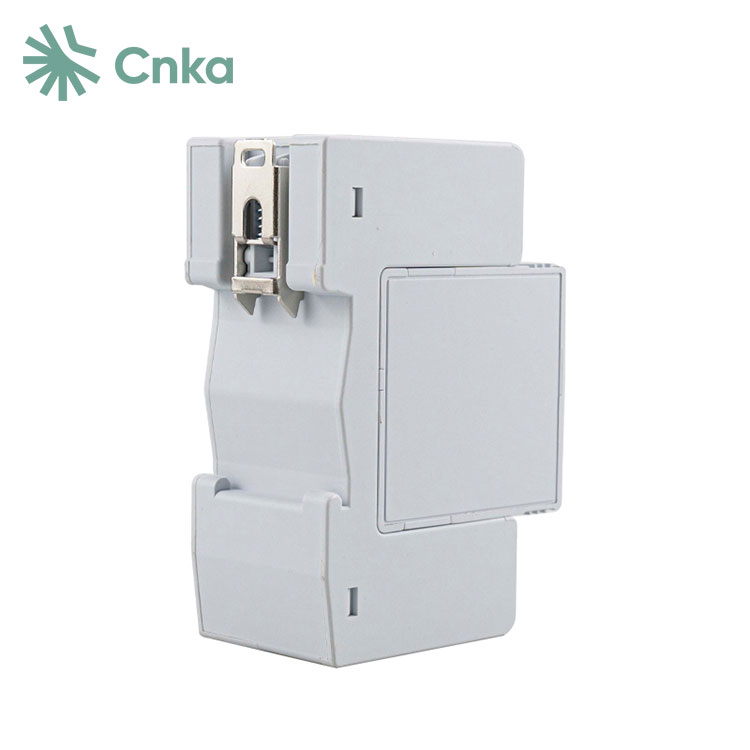

SPD có thiết kế bằng nhựa chịu nhiệt độ cao với hiệu suất bịt kín tuyệt vời và hỗ trợ lắp đặt cả mô-đun và đường ray DIN 35mm. Nó bao gồm cửa sổ chỉ báo công việc, cầu dao điều khiển nhiệt độ và mạch bảo vệ quá dòng tích hợp tự động ngắt kết nối khi có sự cố, giảm nguy cơ hỏa hoạn.
Ngoài ra, SPD còn được trang bị giao diện cảnh báo từ xa để dễ dàng theo dõi. Cả mô-đun chính và đế đều có thể thay thế được. Nó cung cấp các chế độ chống sét L-PE, N-PE (4P) hoặc L-N-PE (3+1).
|

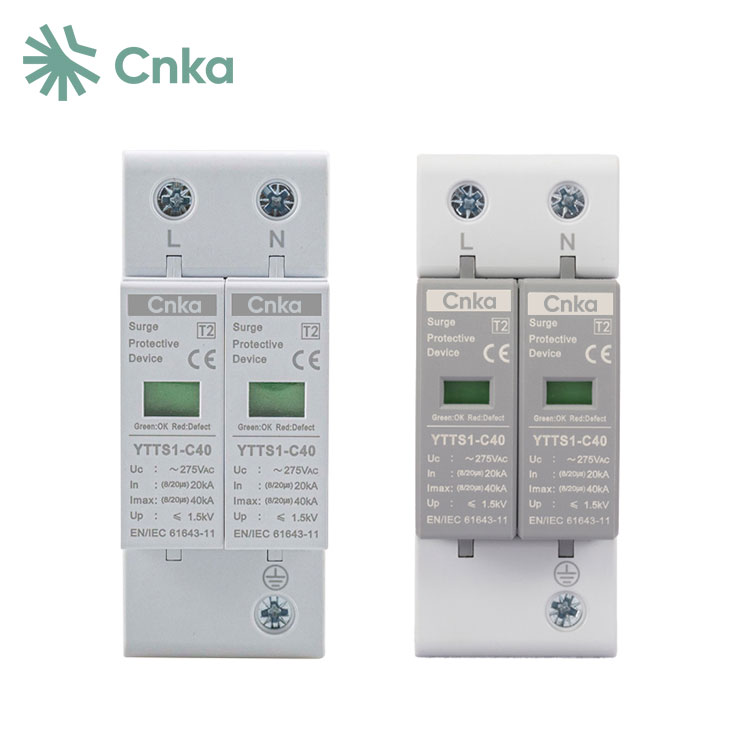

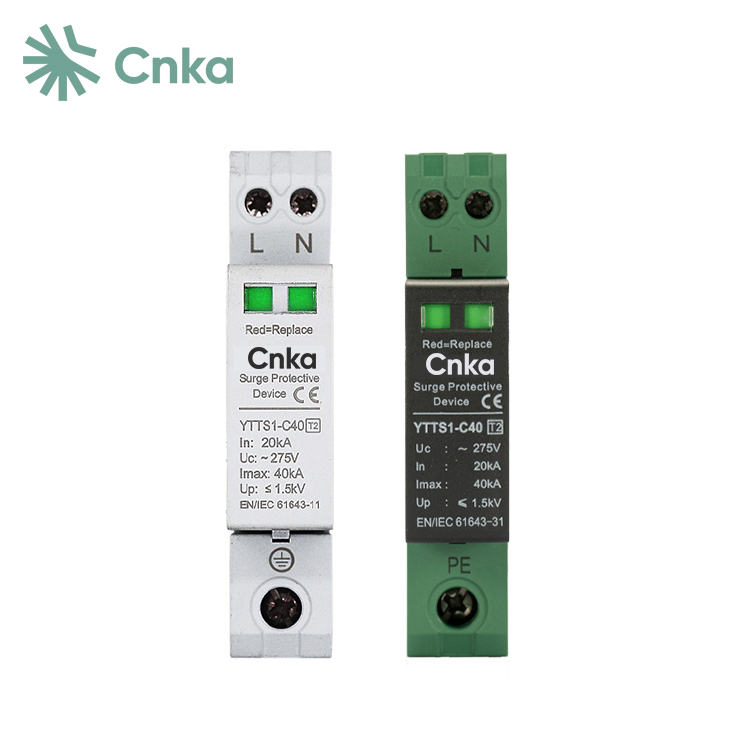

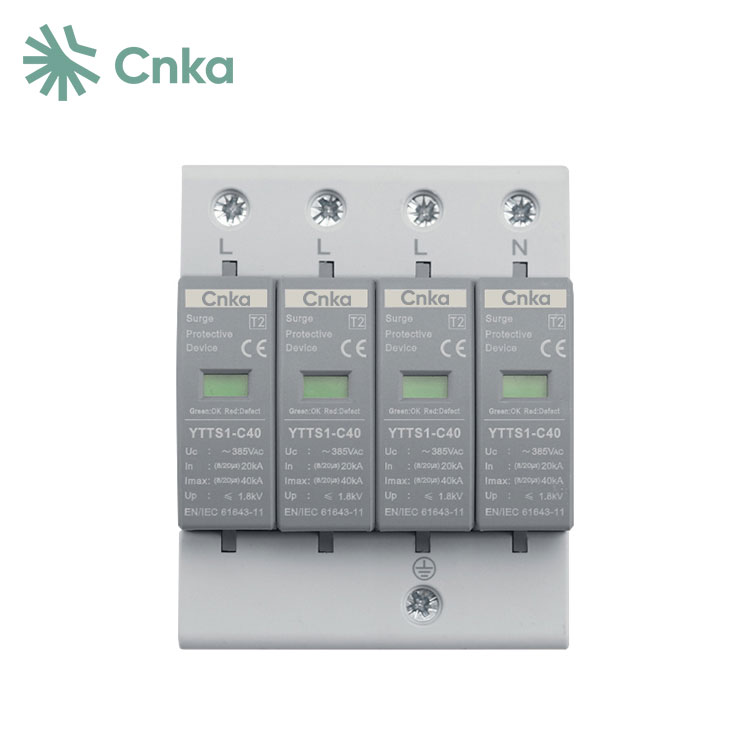

Mẫu sản phẩm |
YTTS1-C40 |
||
|
Cực |
1P+N |
2P |
4P |
|
Tần số định mức |
Một cổng |
||
|
Danh mục SPD |
Loại kết hợp |
||
|
Danh mục thử nghiệm |
Kiểm tra lớp Ⅱ |
||
|
Điện áp hoạt động liên tục tối đa Uc |
275VAC |
275VAC |
385VAC |
|
Tăng mức bảo vệ điện áp (8/20μs) |
1,5kV |
1,5kV |
1,8kV |
|
Dòng xả danh nghĩa In(8/20μs) |
20 kA |
||
|
Dòng xả tối đa Imax(8/20μs) |
40 kA |
||
|
Thời gian đáp ứngA |
25ns |
||
|
Kích cỡ |
18x90x72 |
36x90x72 |
72x90x72 |
|
Chỉ báo lỗi |
Màu xanh lá cây: Bình thường Màu đỏ: Thất bại |
||
|
Diện tích mặt cắt của dây |
6~25mm2 |
||
|
Phương pháp cài đặt |
Đường ray tiêu chuẩn 35mm |
||
|
Nhiệt độ môi trường làm việc |
-40oC~+85oC |
||
|
Vật liệu vỏ bọc |
Nhựa |
||
|
Cấp độ bảo vệ |
IP20 |
||
|
Tiêu chuẩn điều hành |
IEC61643-11 |
||
Bố trí TT là phương pháp nối đất cho các hệ thống điện tách dây nối đất của người dùng khỏi máy biến áp mà không sử dụng dây dẫn nối đất phân tán. Cách tiếp cận này thiết lập kết nối nối đất vật lý trực tiếp, mang lại các lợi ích như giảm nhiễu và tăng độ tin cậy. Tuy nhiên, do trở kháng cao của mạch sự cố L-PE nên cần có thêm các thiết bị bảo vệ vi sai. Phương pháp nối đất này đặc biệt phù hợp với các máy phát điện nối đất hoặc máy biến áp.
SPD có thể được phân loại thành SPD đường dây điện và SPD đường tín hiệu dựa trên mục đích dự định của chúng. SPD đường tín hiệu, còn được gọi là thiết bị chống sét tín hiệu, thường được lắp đặt ở đầu đường truyền tín hiệu. Chức năng chính của chúng là bảo vệ các thiết bị hạ lưu bằng cách ngăn chặn sóng sét xâm nhập và làm hỏng thiết bị qua đường tín hiệu.
