Sự khác biệt giữa bộ ngắt mạch DC và AC
Bộ ngắt mạch được thiết kế cho các hệ thống dòng điện trực tiếp (DC) và dòng điện xen kẽ (AC) khác nhau đáng kể do các hành vi điện duy nhất của từng loại hiện tại. Dưới đây là một so sánh chi tiết:
1. Hành vi hiện tại & những thách thức tuyệt chủng hồ quang
Đặc điểm hiện tại AC:
Hướng thay thế định kỳ (50Hz hoặc 60Hz).
Tự nhiên vượt qua 0-120 lần mỗi giây, làm cho sự gián đoạn hồ quang dễ dàng hơn.
Các bộ ngắt tiêu chuẩn dựa vào việc vượt qua không điều này để dập tắt vòng cung một cách hiệu quả.
Các đặc điểm hiện tại của DC: Dòng chảy theo một hướng liên tục mà không có sự vượt qua.
Arcing là dai dẳng và khó hơn để dập tắt, đòi hỏi các cơ chế ức chế mạnh mẽ hơn.
Các thiết kế chuyên dụng (ví dụ: thổi từ tính, máng cung hoặc không khí bắt buộc) là cần thiết để phá vỡ dòng điện.
2. Xếp hạng điện áp & hiện tại
Ac breakers:
Thường được đánh giá cho điện áp RMS (ví dụ: 120V, 240V, 480V).
Phân phối năng lượng gia đình, thương mại và công nghiệp phổ biến.
Khả năng phá vỡ thường dao động từ một vài amps đến vài trăm ampe.
DC Breakers:
Xếp hạng cho điện áp DC không đổi (ví dụ: 12V, 24V, 48V, lên đến 1000V trong một số trường hợp).
Được sử dụng trong hệ thống năng lượng mặt trời, ngân hàng pin, xe điện và viễn thông.
Thường yêu cầu khả năng gián đoạn cao hơn (phạm vi KA) do arcing duy trì.
3. Thiết kế & xây dựng nội bộ

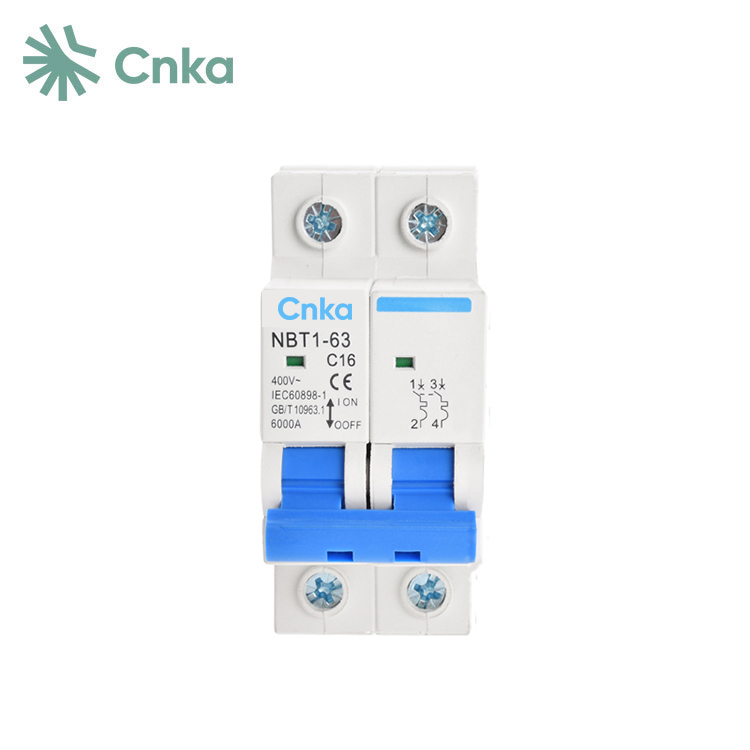

Ac breakers:
Sử dụng ức chế hồ quang đơn giản hơn (ví dụ: vụ nổ không khí, cơ chế chuyến đi từ từ nhiệt).
Các loại phổ biến: MCB (Bộ ngắt mạch thu nhỏ), MCCB (trường hợp đúc), ACB (bộ ngắt mạch không khí).

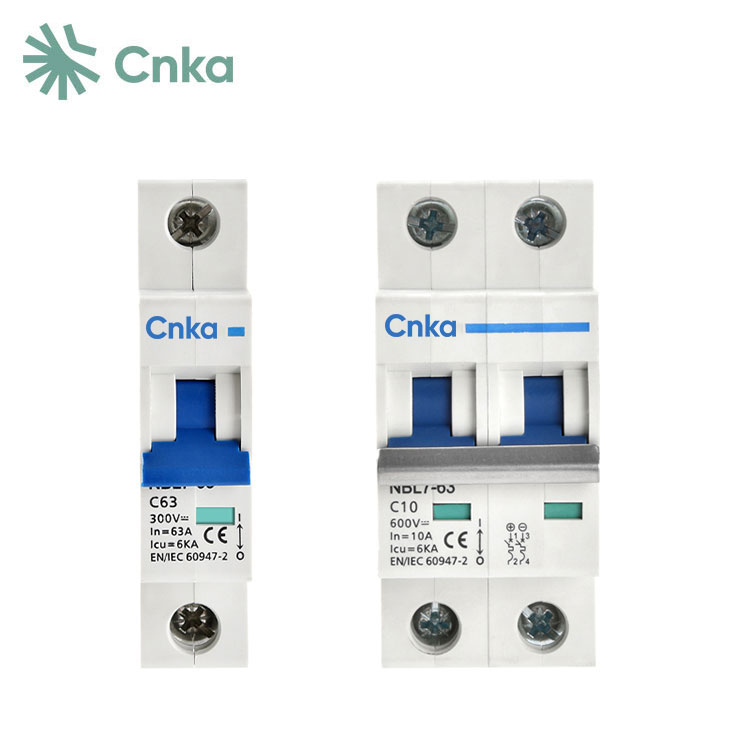

DC Breakers:
Được xây dựng với các tiếp điểm gia cố & máng cung tiên tiến để xử lý các vật dụng kéo dài.
Một số là phân cực nhạy cảm (phải được nối dây chính xác).
Bộ ngắt DC hai chiều được sử dụng trong các hệ thống như các tấm pin mặt trời nơi dòng điện có thể đảo ngược.
4. Ứng dụng & Cân nhắc An toàn
Ac breakers:
Tìm thấy trong hệ thống dây điện gia đình, máy công nghiệp và lưới điện.
Không phù hợp với các mạch DC, việc sử dụng chúng có thể gây ra thất bại trong việc vấp ngã hoặc nguy hiểm.
DC Breakers:
Cần thiết cho các hệ thống năng lượng tái tạo, sạc EV và microgrid DC.
Một số bộ ngắt kết hợp hoạt động cho cả AC/DC, nhưng hầu hết đều dành riêng cho ứng dụng.
Họ có thể được hoán đổi?
Không bao giờ sử dụng bộ ngắt AC cho DC trừ khi được đánh giá rõ ràng cho cả hai.
DC Breakers có thể hoạt động cho AC nhưng không được tối ưu hóa cho nó.
Phần kết luận
Sự khác biệt cốt lõi xuất phát từ các phương pháp tuyệt chủng hồ quang, xử lý điện áp/hiện tại và xây dựng. DC Breakers được xây dựng khó khăn hơn để quản lý dòng điện liên tục, trong khi các bộ ngắt AC tận dụng khả năng vượt qua để gián đoạn dễ dàng hơn. Luôn chọn loại chính xác cho sự an toàn và độ tin cậy.
