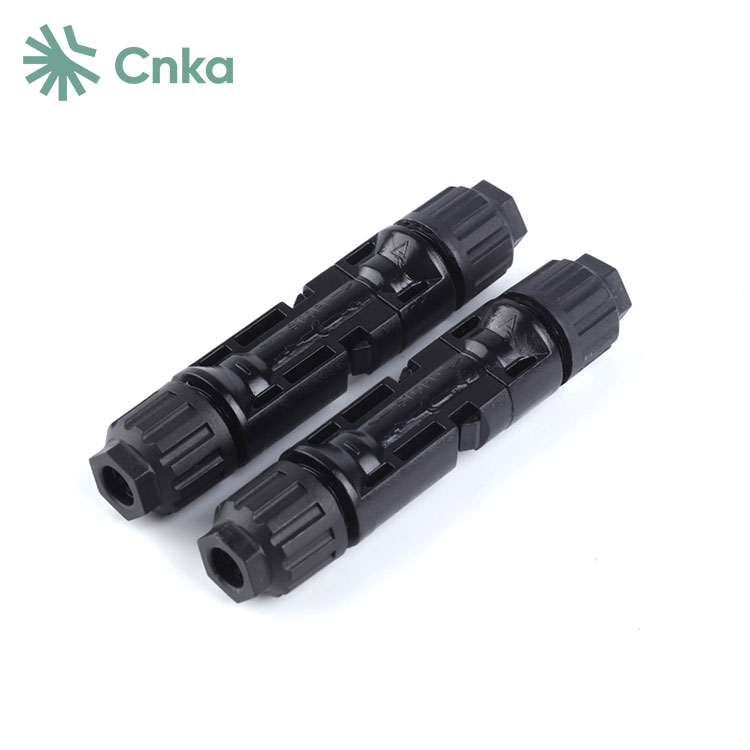

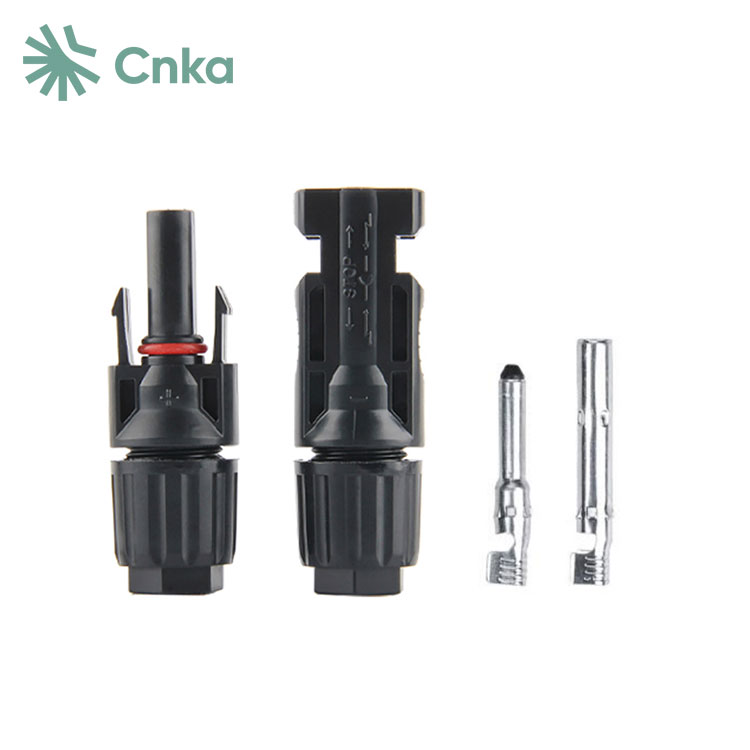

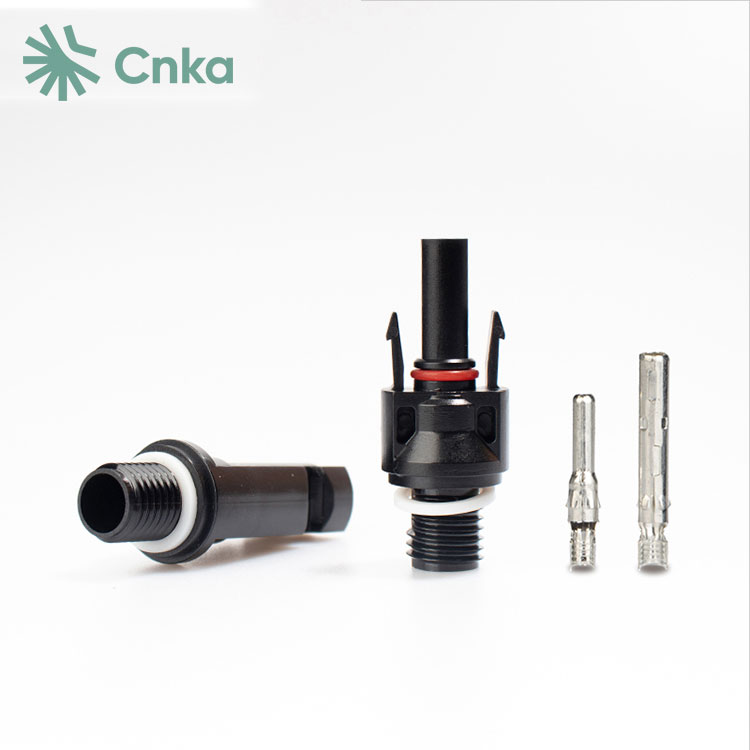

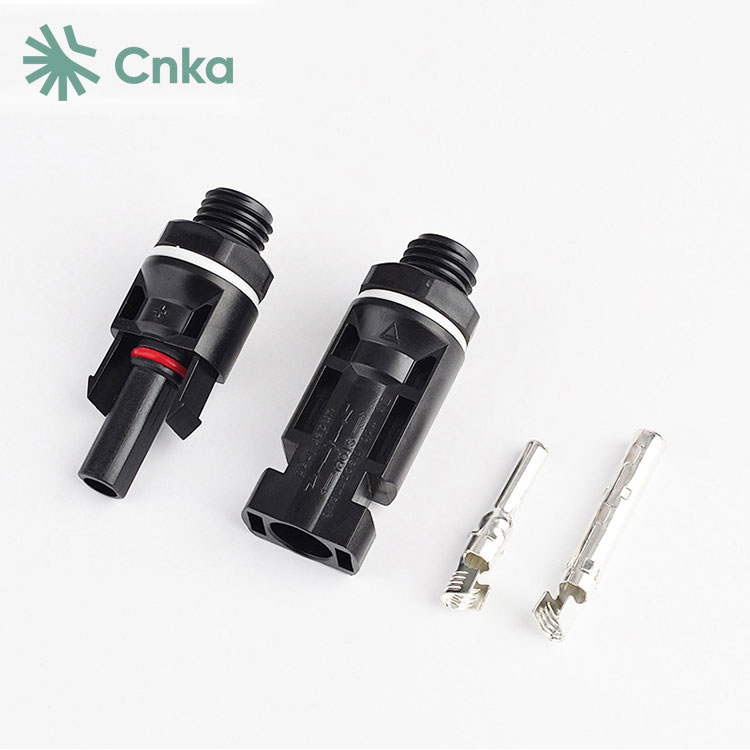

Trong các nhà máy điện quang điện, nhiều bộ phận phải được tập trung để thu thập năng lượng điện và sau đó đưa vào bộ biến tần để chuyển đổi, phụ thuộc nhiều vào dây cáp và các đầu nối năng lượng mặt trời nam và nữ. Các đầu nối năng lượng mặt trời nam và nữ giá rẻ của Nhà máy CNKA rất cần thiết trong các hệ thống phát điện quang điện. Chúng kết nối các thành phần chính như các mô-đun khác nhau, hộp tổ hợp, bộ điều khiển và bộ biến tần. Các đầu nối này không thể thiếu trong quá trình vận hành và bảo trì toàn bộ dự án quang điện, đảm bảo kết nối thành công nhà máy điện.
|
Hệ thống kết nối |
φ4mm |
|
Điện áp định mức |
1000V DCIEC)1 |
|
Đánh giá hiện tại |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Điện áp thử nghiệm |
6kV50HZ,1 phút) |
|
Phạm vi nhiệt độ môi trường xung quanh |
-40°C~+90°C IEC)-40°C~+75°C UL) |
|
Nhiệt độ giới hạn trên |
+105oC IEC) |
|
Tài liệu liên hệ |
Đồng, mạ thiếc |
|
Vật liệu cách nhiệt |
PC/PPO |
|
Mức độ bảo vệ, giao phối |
IP67 |
|
chưa kết hôn |
IP2X |
|
Điện trở tiếp xúc của đầu nối phích cắm |
0,5mΩ |
|
Lớp ngọn lửa |
UL94-VO |
|
Lớp an toàn |
Ⅱ |
|
Hệ thống khóa |
Tích hợp |
|
Thử nghiệm phun sương muối, mức độ nghiêm trọng 5 |
IEC60068-2-52 |
Trước năm 1996, không có đầu nối quang điện chuyên dụng nào. Cáp quang điện được kết nối bằng các đầu nối vít đa năng hoặc kết nối mối nối, cách điện bằng băng keo. Năm 1996, để đáp ứng môi trường ứng dụng và nhu cầu thị trường, một loại đầu nối plug-in mới đã xuất hiện, được gọi là MC3, đánh dấu sự ra đời của đầu nối quang điện thực sự. Năm 2002, MC4 được phát triển, định nghĩa lại các đầu nối quang điện với chức năng "cắm và chạy". MC4 sử dụng nhựa cứng (PC/PA) để cách nhiệt, giúp lắp ráp và lắp đặt tại chỗ dễ dàng hơn. Sau khi được giới thiệu, MC4 nhanh chóng được thị trường công nhận và dần trở thành tiêu chuẩn cho các đầu nối quang điện.
Trong các hệ thống quang điện, các đầu nối dù có tỷ lệ nhỏ nhưng được sử dụng rộng rãi trên nhiều kết nối. Nhiều công nhân xây dựng có thể không hiểu hết về đầu nối, điều này có thể dẫn đến hỏng hóc thiết bị. Về phía DC của hệ thống quang điện, điện áp thường nằm trong khoảng 600-1000V. Các kết nối lỏng lẻo hoặc kém trong các mô-đun quang điện có thể dễ dàng gây ra hiện tượng phóng hồ quang DC. Sự phóng hồ quang này có thể dẫn đến sự gia tăng đáng kể nhiệt độ tại khu vực tiếp xúc, với việc phóng hồ quang liên tục có khả năng đạt tới nhiệt độ 1000-3000°C. Nhiệt độ cao này có thể gây ra hiện tượng cacbon hóa các thiết bị xung quanh, dẫn đến nổ cầu chì và dây cáp hoặc trong trường hợp nghiêm trọng có thể làm hỏng thiết bị và cháy nổ.
Do đó, mặc dù có kích thước nhỏ nhưng các đầu nối rất quan trọng để đảm bảo an toàn. Việc lựa chọn các đầu nối quang điện chất lượng cao là điều cần thiết để đảm bảo độ tin cậy và an toàn của hệ thống.
