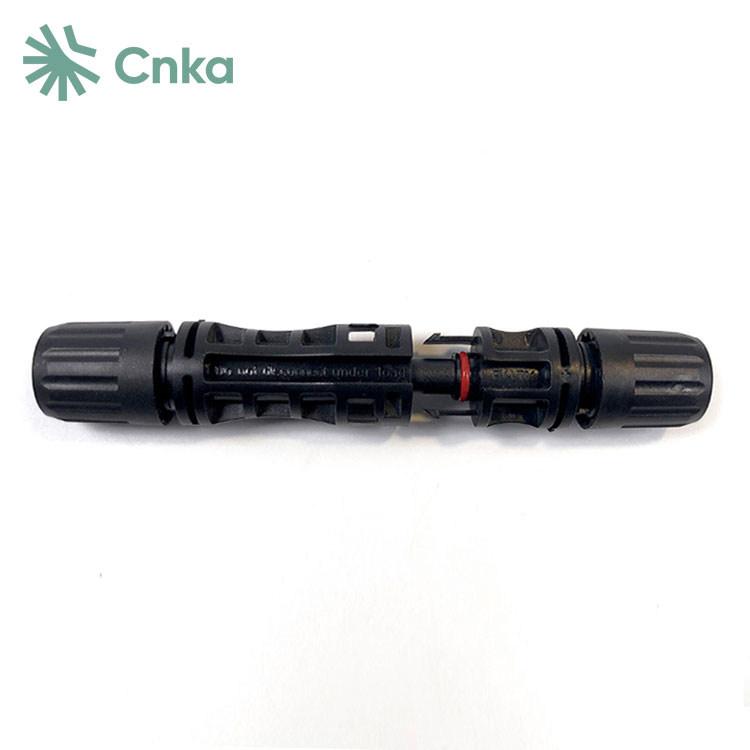

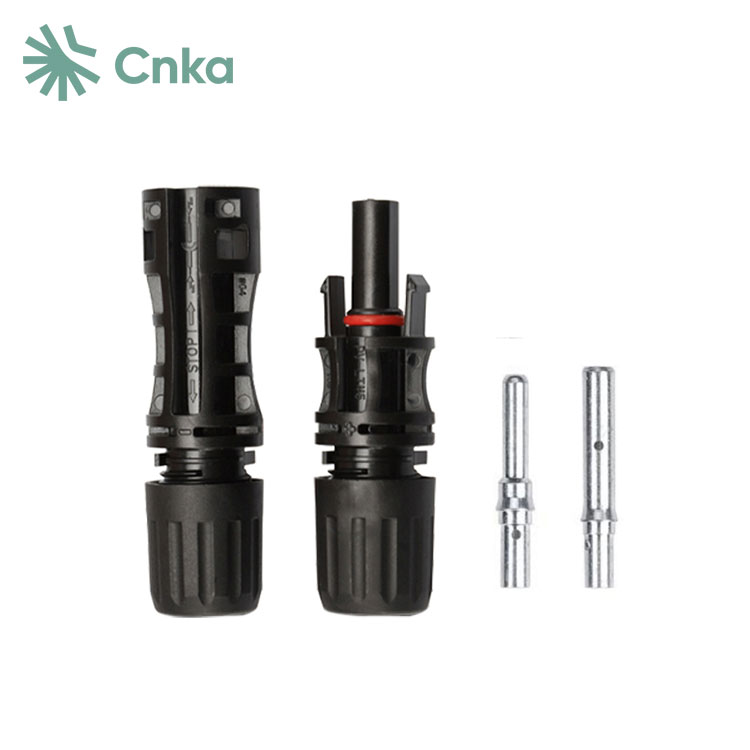

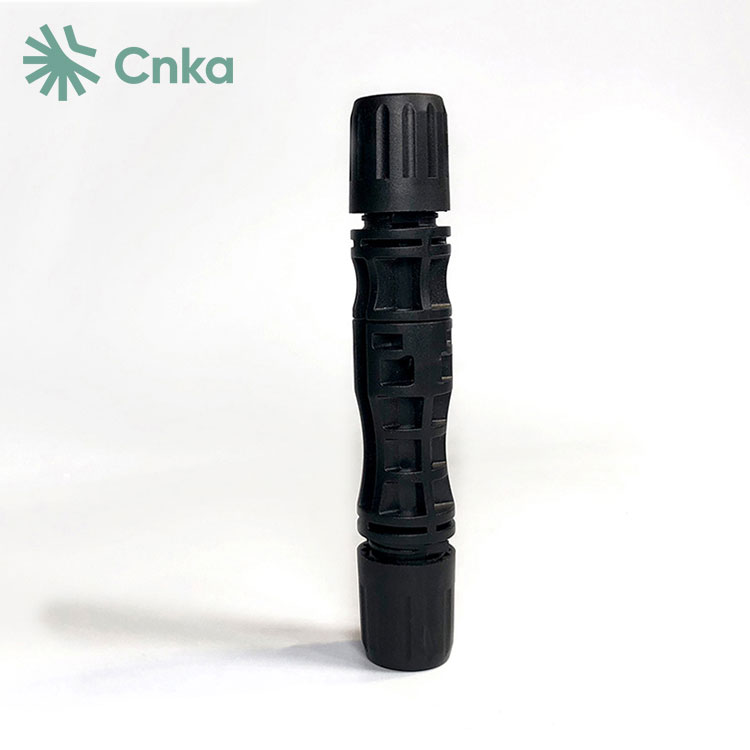

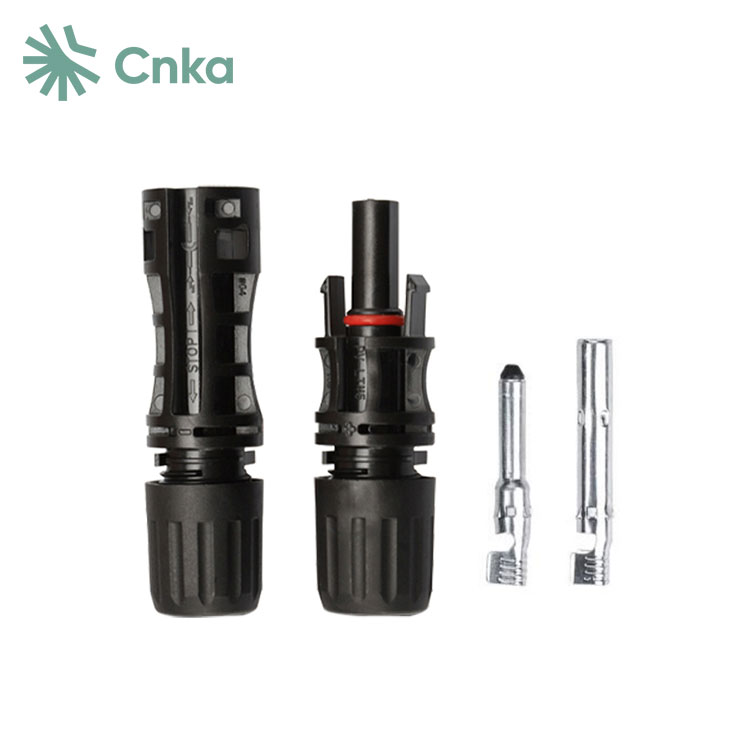

Các nhà cung cấp Trung Quốc CNKA cung cấp các đầu nối cáp bảng điều khiển năng lượng mặt trời được sản xuất tại Trung Quốc hoàn toàn tương thích với hệ thống quang điện 1500V. Các đầu nối này được chia thành hai phần: đầu dây và đầu bo mạch. Thông thường, khi chúng tôi đề cập đến đầu nối cáp bảng điều khiển năng lượng mặt trời, chúng tôi muốn nói đến đầu nối cuối đường dây. Chúng bao gồm các bộ phận kim loại và các bộ phận cách nhiệt. Thuật ngữ MC là viết tắt của Multi-contact, trong khi số 4 chỉ kích thước đường kính của lõi kim loại.
|
Hệ thống kết nối |
φ4mm |
|
Điện áp định mức |
1000V DCIEC)1 |
|
Đánh giá hiện tại |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Điện áp thử nghiệm |
6kV50HZ,1 phút) |
|
Phạm vi nhiệt độ môi trường xung quanh |
-40°C~+90°C IEC)-40°C~+75°C UL) |
|
Nhiệt độ giới hạn trên |
+105oC IEC) |
|
Tài liệu liên hệ |
Đồng, mạ thiếc |
|
Vật liệu cách nhiệt |
PC/PPO |
|
Mức độ bảo vệ, giao phối |
IP67 |
|
chưa kết hôn |
IP2X |
|
Điện trở tiếp xúc của đầu nối phích cắm |
0,5mΩ |
|
Lớp ngọn lửa |
UL94-VO |
|
Lớp an toàn |
Ⅱ |
|
Hệ thống khóa |
Snap-in |
|
Thử nghiệm phun sương muối, mức độ nghiêm trọng 5 |
IEC60068-2-52 |
1 Đầu nối quang điện phải đảm bảo độ dẫn điện tuyệt vời, có điện trở tiếp xúc không quá 0,35 miliohm.
2 Chúng phải cung cấp đủ độ an toàn để bảo vệ các bộ phận pin mặt trời. Do môi trường và khí hậu khắc nghiệt nơi thiết bị năng lượng mặt trời hoạt động, các đầu nối phải có khả năng chống nước, chịu nhiệt độ cao, chống ăn mòn và có khả năng cách nhiệt cao. Họ phải đạt được mức bảo vệ IP68.
3 Cấu trúc của các đầu nối năng lượng mặt trời phải chắc chắn và đáng tin cậy, với các đầu nối dương và âm khi được lắp đúng cách phải có lực kết nối ít nhất là 80N. Đối với cáp 4 mm2, đầu nối MC4 không được vượt quá nhiệt độ tối đa 105°C khi mang dòng điện 39A. Đầu nối MC4/H4, đầu nối nam và nữ một lõi, có các ưu điểm như bịt kín tuyệt vời, lắp vào thuận tiện cũng như dễ bảo trì và sửa chữa.
Khi chọn phích cắm, điều quan trọng là phải tập trung vào chất lượng sản phẩm, bao gồm kích thước và độ dày vật liệu của dây dẫn kim loại bên trong, độ đàn hồi và lớp phủ của nó để đảm bảo nó có thể chịu được dòng điện lớn và duy trì tiếp xúc tốt. Vỏ nhựa của phích cắm phải có bề mặt nhẵn, không có vết nứt và giao diện phải được bịt kín tốt. Trong quá trình lắp đặt, tránh để các đầu nối bộ phận tiếp xúc với ánh nắng và mưa để tránh bị lão hóa, ăn mòn bên trong, tăng điện trở tiếp xúc và có khả năng bắt lửa, tất cả những điều này có thể làm giảm hiệu suất hệ thống hoặc gây ra nguy cơ hỏa hoạn.
Việc lắp đặt và uốn các đầu nối quang điện là rất quan trọng. Nên sử dụng các dụng cụ uốn chuyên nghiệp và nhân viên lắp đặt kỹ thuật phải được đào tạo bài bản về vận hành uốn trước khi bắt đầu xây dựng các nhà máy quang điện.
